CNC車銑複合機 (4軸車床X/Z/C/Y/W機型)
相關產品

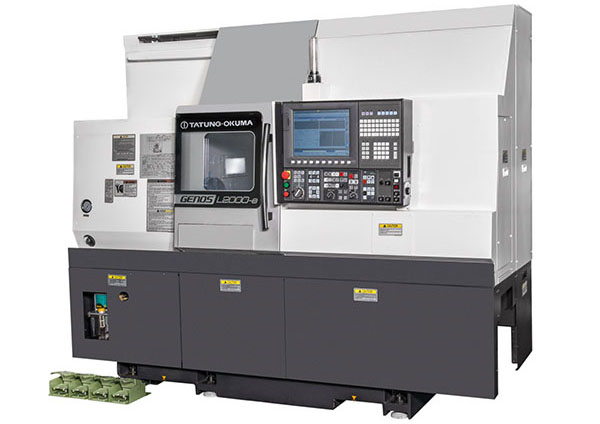

GENOS L2000-e(MYx380)
產品規格
| 規格展開 | 型號名稱 | GENOS L2000-e(MYx380) |
|
容量
|
最大加工直徑 mm | Ø200 |
| 最大工件長度 mm | 380 | |
|
往復台行程
|
X 軸 mm | 165 |
| Z 軸 mm | 400 | |
| Y 軸 mm | 80 (+30~-50) | |
| C 軸 | 360° ( 0.001° 單位 ) | |
|
主軸
|
主軸轉速 min-1(rpm) | 5,000 |
| 主軸鼻端 | JIS A2-6 | |
|
刀塔
|
型式 | V12 VDI (軸向) |
| 刀把數 | 12 | |
| 外徑刀柄尺寸 mm | 20×20 | |
| 內徑刀柄直徑 mm | Ø32 | |
| M軸馬達 | 主軸轉速 min-1(rpm) | 6,000（標準鑽銑刀座：5,000rpm) |
|
進給速度
|
快速移動(X, Z ) m/min | X:25 , Z:30 |
| 快速移動(Y) m/min | Y:10 | |
| 快速移動(C) min-1(rpm) | C：200 | |
| 進給速率(X,Z,Y)mm/rev | 0.001~1,000.000 | |
|
尾座
|
尾座心押軸直徑 mm | Ø55 |
| 套筒之推拔孔 | MT.4 (活動式頂針) | |
| 心押軸行程 mm | 80 | |
|
馬達
|
主 軸（20分/連續) kw | VAC15/11 |
| M軸馬逹 kw | PREX 4.0/1.8 (25分／連續) | |
| 切削液泵 kw | 0.8 | |
|
機器尺寸
|
機台高度 mm | 2,087 |
| 佔地面積 mm | 2,047×1932 | |
| 機台重量 kg | 4,100 | |
| CNC 控制器 | OSP-P300LA-e |
